浴管理が簡単（亜鉛溶解槽の利用で亜鉛濃度の安定化と自動補給管理が出来る）

アルカリタイプでの実用的なめっき速度

広い陰陽電流密度範囲で安定したNi共析率が得られる

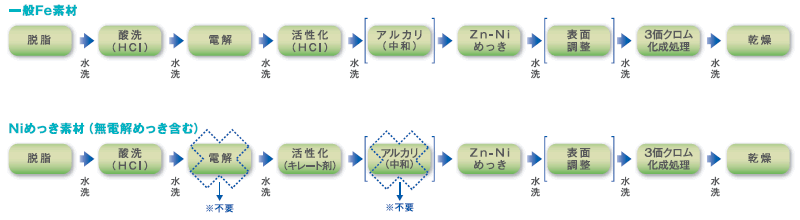

連続稼働においても安定しNiめっき素材（無電解めっき含む）皮膜が得られる
（炭酸ソーダの増加や電解老化で低電流での灰黒色の析出が生じない。）

有色、黒色3価化成処理が可能

めっき浴
広範囲な電流密度でニッケル共析率一定
静止浴用 IZ-250Y / バレル浴用 IZ-252Y

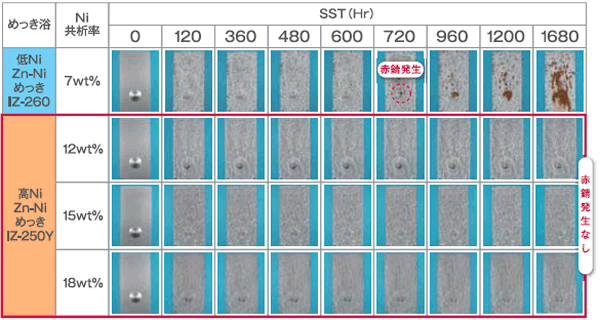

「高Niと低Niの違い（めっき単独での耐食性）」

3価クロム化成処理剤
黒色3価クロム化成処理ができます（有色タイプ IZ-264 / 黒色タイプ IZB-256AYBY）
「寸法精度が高い（Znフレーク処理との比較）」

ボルトねじ部	80倍観察	450倍観察
高Ni Zn-Ni 合金めっき
亜鉛フレーク処理

水素脆化の問題なし
高Ni Zn-Ni合金めっきはベーキングを行うことにより水素脆化の問題がありません。
⇒航空業界ではカドミウムめっき、カドミウム・チタニウム合金めっきの代替として高Ni Zn-Ni合金めっきの採用が検討されています。
